防止爆管是鍋爐安全經(jīng)濟運行的一個重要指標，是集設計、制造、安裝、生產(chǎn)諸多因素形成的。鍋爐安裝階段是防止爆管的一個重要環(huán)節(jié)。
2016-09-06
224
鍋爐爆管的現(xiàn)象有：（1）鍋爐爆管時可聽到汽水噴射的響聲，嚴重時有明顯的爆破聲。（2）爐膛由負壓燃燒變?yōu)檎龎喝紵⑶矣袪t煙和蒸汽從爐墻的門孔及漏風處大量噴出。（3）給水流量不正常，大于蒸汽流量。
2016-09-05 293
鍋爐四管防磨防爆中防止省煤器磨損的主要措施有以下幾方面：1、適當控制煙氣流速，特別要防止局部流速過高。2、降低飛灰濃度，如采用液態(tài)排渣爐和旋風爐；對于固態(tài)排渣煤粉爐要采取措施，防止局部區(qū)域飛灰濃度過高...
2016-09-02 137
鍋爐防磨防爆中省煤器管損壞的處理方法：1、發(fā)出廠用事故警報。2、若損壞不嚴重，尚能維持運行時，注意各自動的動作情況，如不正常應立即將其切至手動，調整燃水比及風量，控制螺旋管出口溫度正常，必要時可適當降...
2016-09-01 138
鍋爐四管泄漏中省煤器易于磨損的是迎風面前幾排管子，尤以錯列管束的第二排最嚴重靠近爐墻的彎頭部分，由于此處間隙較大，煙氣流速高而形成嚴重的局部磨損；煙氣由水平煙道轉向下行煙道時，由于離心力使靠后墻的飛灰濃度增高，從而使靠后墻的管子磨損較為嚴重。
2016-08-31 161
鍋爐四管防磨防爆中過熱器和再熱器一般多發(fā)生局部磨損。局部磨損嚴重的部位在靠近爐膛出口斜坡墻的管子、穿墻管、彎頭、與管夾接觸的部位，檢修時臨時割除而又未換新管的兩側的管子。因為這些部位容易出現(xiàn)煙氣流速、飛灰溫度局部增大的現(xiàn)象，使磨損加劇。
2016-08-30 94
鍋爐大修項目一般可分為必修項目、輪修項目和特殊檢修項目等。1、必修項目指每次大修都必須進行的檢查和修理項目。比如對鍋爐汽包，每次大修都要檢查清理汽包內部的腐蝕和結垢；汽水分離裝置的嚴密性；檢查支吊架等...
2016-08-29 581
現(xiàn)代鍋爐的過熱器和再熱器一般布置在煙溫較高的區(qū)域內，管內流動的工質溫度又最高，故管壁溫度較高。運行時間長了之后，管子總是要發(fā)生蠕變而脹粗，特別是出現(xiàn)超溫及熱偏差嚴重的管子，這種情況會更明顯。
2016-08-26 165
省煤器的常見故障：一、鑄鐵省煤器的故障 1、鑄鐵省煤器管裂紋，法蘭漏泄；其主要原因：①省煤器管質量不合格；②運行操作不當，如間斷上水，使管壁溫度在很大的范圍內頻繁變化，甚至省煤器內的水沸騰造成汽塞，...
2016-08-25 191
一、鍋爐防磨防爆省煤器管損壞的原因：1、管材不良，制造、安裝或焊接質量不合格。2、給水品質長期不良，造成管內結垢，管壁腐蝕。3、給水溫度和給水流量大幅度變化，引起疲勞損壞。4、省煤器外壁被飛灰磨損或吹...
2016-08-24 107
鍋爐四管泄漏中加強設備的設計和制造監(jiān)管工作 (1)設計方面：完善設計，設計時適當加大安全裕度是防止“四管”爆漏最根本的措施。如果在設計時能選用較合適的布置、合理的熱強度、較好的鋼材、較多的交叉混合及...
2016-08-23 110
鍋爐防磨防爆中水冷壁管和對流管損壞的原因有： 1、脹口滲漏和裂紋 主要是脹接技術差所造成的。由于脹接過脹，使鍋筒孔壁發(fā)生塑性變形而失去彈性，管壁與鍋筒孔壁之間的結合力減弱而出現(xiàn)滲漏；管子脹偏，管...
2016-08-22 354
鍋爐四管泄漏中水冷壁管損壞的處理方法：1、發(fā)出廠用事故警報。2、如損壞不嚴重，尚能維持運行時，注意各自動裝置的動作情況，若不正常，應立即將其切至手動，調整燃料與給水比例及風量，維持各段工質溫度正常，必要時可適當降低鍋爐負荷。密切監(jiān)視損壞部位的發(fā)展趨勢，做好事故預想。
2016-08-19 164
鍋爐防磨防爆中過熱器、再熱器檢修時主要注意檢查的方面：1、徹底清掃外壁積灰這既是改善運行時傳熱效果的措施，也為檢修工作創(chuàng)造條件。2、檢查管子脹粗情況當碳鋼管脹粗超過原管徑3.5%、合金鋼管超過原管...
2016-08-18 175
水冷壁、過熱器、再熱器、省煤器的管子，在承受壓力條件下的破損，均稱為爆管。發(fā)生爆管的根本原因，歸納起來有以下各點：1、升火、停爐操作程序不當，使管子的加熱或冷卻不均勻，產(chǎn)生較大的熱應力。2、運行過程中...
2016-08-17 162
鍋爐四管泄漏中水冷壁管損壞的現(xiàn)象：1、爐管泄漏監(jiān)視儀報警燈亮且爐膛內有爆破聲或泄漏聲。2、燃燒不穩(wěn)定，爐膛負壓偏正，嚴重時可能熄火，爐墻、門孔等不嚴密處有煙氣或蒸汽噴出。3、機組負荷可能下降，給水流量...
2016-08-16 113
鍋爐四管泄漏中水冷壁管損壞的原因：1、管材不良，制造、安裝或焊接質量不合格。2、給水品質長期不合格或局部熱負荷過高，使管內結垢嚴重，垢下腐蝕及高溫腐蝕使管材強度降低。3、水動力工況不穩(wěn)定或爐膛熱負荷分...
2016-08-15 104
鍋爐防磨防爆工作中省煤器檢修時容易遇到的問題是管子磨損、內壁腐蝕、管子漏泄等。省煤器易于磨損的部位，檢修時要認真檢查這些部位的磨損情況，對于防磨裝置鼓起、歪斜、脫落之處的管子，更應重點檢查其磨損情況。
2016-08-12 179
1、水冷壁管的彎曲變形主要是熱膨脹受阻、外壁結渣、內部結垢所造成，冷灰斗處也可能因大塊掉渣而砸彎。彎曲管在檢修時應予校直。2、管子脹粗或鼓包在熱負荷較高的區(qū)域（如燃燒器周圍）的管子或在管內結垢、水循環(huán)...
2016-08-11 458
加強鍋爐四管泄漏中防爆漏的管理工作：(1)各級領導重視防爆漏工作，明確防爆漏工作和各崗位責任制，加強有關的技術監(jiān)督和現(xiàn)場服務，使防爆漏工作落到實處。從組織管理著手，建立防爆漏檢查網(wǎng)，明確各有關專業(yè)的崗位...
2016-08-10 110
鍋爐四管泄漏過熱器檢修危險點預控措施，作業(yè)內容、危險點、控制措施、和依據(jù)。作業(yè)內容：1.辦理工作票危險點：措施未執(zhí)行控制措施：辦理工作票，確認安全措施執(zhí)行完善，組織人員宣讀，簽字方可開工。依據(jù)：《安規(guī)...
2016-08-09 142
鍋爐受熱面防磨防爆的檢查在火力發(fā)電廠中，鍋爐是三大主要設備之一，鍋爐運行的安全直接關系到電廠運行的安全。在發(fā)電廠事故中，大約有６０％一７０％的事故是鍋爐事故，而鍋爐本體的四管泄漏是引起事故的主要原因。因此，鍋爐受熱面的防磨防爆檢查尤為重要。本文介紹鍋爐防磨防爆受熱面檢查應采取哪些安全措施：
2016-08-08 190

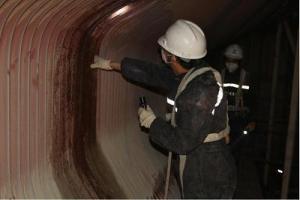

鍋爐四管防磨防爆工作中鍋爐四管檢查內容和部位有：水冷壁管；主要檢查其磨損、拉裂、高溫腐蝕和機械磨損。燃燒器兩側易被煤粉磨損；水冷壁管與側包覆交界處、爐膛四角易被拉裂；衛(wèi)燃帶上方易發(fā)生高溫腐蝕；冷灰斗斜坡易被焦塊砸壞；這些地方應重點檢查。
2016-08-05 183
鍋爐承壓部件的泄漏主要有四管泄漏，當然還包括爐內其它一些管段的泄漏和爆破。鍋爐四管泄漏是指鍋爐水冷壁管、過熱器管、再熱器管和省煤器管產(chǎn)生泄漏及爆破。
2016-08-04 137
有效防止鍋爐四管泄漏可以為電廠降低檢修成本，延長鍋爐的使用壽命，既能提高鍋爐運行可靠性和安全性，又能創(chuàng)造可觀的經(jīng)濟效益。
2016-08-03 107
關于我們 | 聯(lián)系我們 | 渠道合作 | 建議投訴
Copyright 2015 ? 河北云酷科技有限公司 All right reserved. 冀ICP備15017037號-2
文 章：
關注度：1392
